Un moteur électrique monophasé sollicité plusieurs heures par jour, avec des démarrages répétés, impose au condensateur des contraintes thermiques et électriques que les modèles standards ne supportent pas longtemps. Le choix du condensateur sur moteur électrique pour un usage intensif repose sur des critères précis de technologie, de tension de service et de classe de sécurité, bien au-delà de la simple valeur en microfarads.

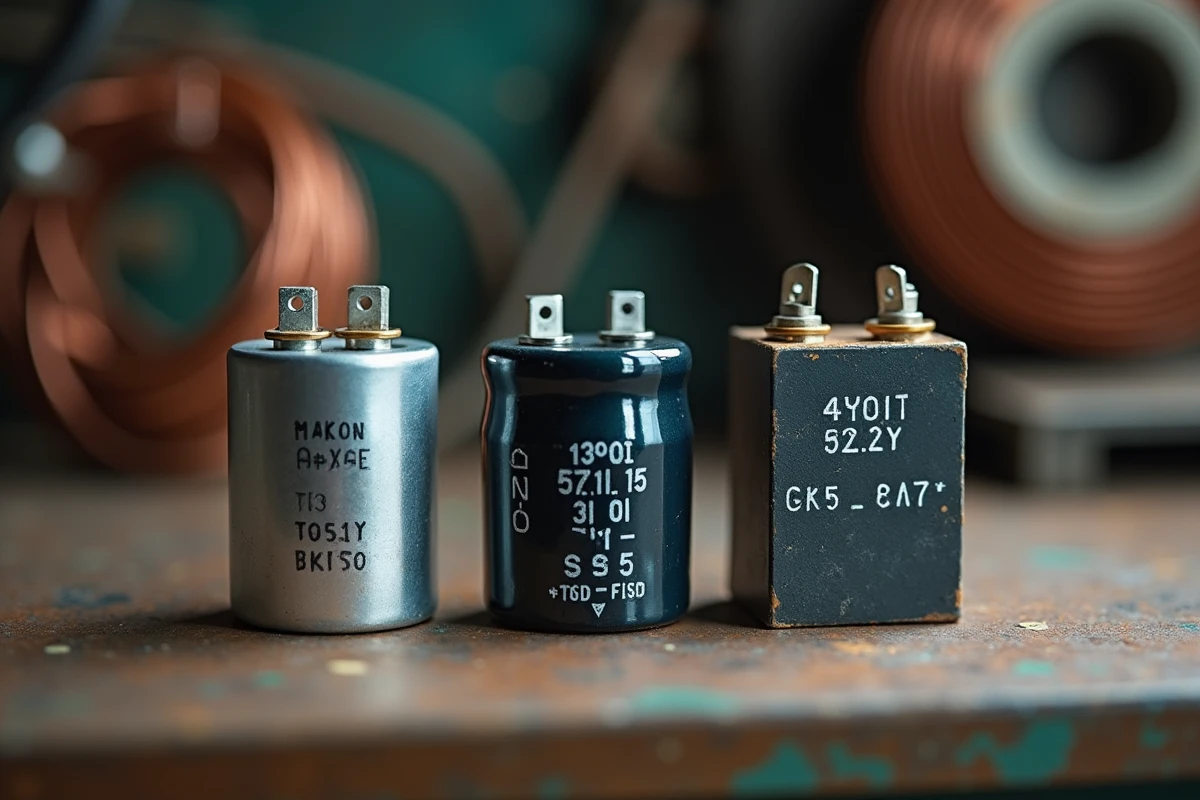

Condensateur permanent ou de démarrage : tableau comparatif pour usage intensif
La distinction entre condensateur permanent et condensateur de démarrage conditionne la durée de vie du moteur en service continu. Leurs caractéristiques divergent sur plusieurs points techniques.
A voir aussi : Condensateur électrique moteur grillé : symptômes à reconnaître
| Critère | Condensateur permanent | Condensateur de démarrage |
|---|---|---|
| Fonction | Maintient le déphasage en fonctionnement continu | Fournit un couple élevé à la mise sous tension, puis se déconnecte |
| Technologie dominante | Polypropylène métallisé (film sec) | Électrolytique aluminium |
| Durée de service | Conçu pour rester sous tension en permanence | Limité à quelques secondes par cycle de démarrage |
| Tolérance en capacité | Généralement plus serrée | Tolérance plus large |
| Connectique courante | Cosses Faston 6,3 mm | Cosses Faston ou câblées |
| Risque en usage intensif | Dérive de capacité si sous-dimensionné en tension | Surchauffe et claquage si le relais centrifuge ne coupe pas |
Pour un moteur monophasé en usage intensif, la configuration la plus fiable associe les deux types : un condensateur de démarrage pour le couple initial, puis un condensateur permanent qui reste en circuit. Le permanent travaille en continu et subit donc la plus forte contrainte thermique.
A lire également : Les atouts de la voiture électrique d'occasion
Polypropylène métallisé : la technologie qui tient en service continu
Les condensateurs permanents en polypropylène métallisé (film sec) dominent le marché des moteurs monophasés pour une raison technique simple. Le film de polypropylène supporte des cycles thermiques prolongés sans dégradation rapide du diélectrique. En cas de micro-perforation du film, la métallisation environnante se vaporise et isole le défaut, ce qui prolonge la durée de vie du composant.
Cette propriété d’auto-cicatrisation est absente des condensateurs électrolytiques utilisés pour le démarrage. Un condensateur électrolytique laissé sous tension au-delà de quelques secondes par cycle chauffe, gonfle et finit par fuir ou éclater.
Pour un moteur soumis à des démarrages fréquents (compresseur, pompe de relevage, ventilateur industriel), le condensateur permanent en polypropylène reste le seul adapté au fonctionnement continu. Le condensateur de démarrage, lui, doit impérativement être coupé par un relais centrifuge ou un dispositif électronique après la phase d’accélération.
Tension de service et classe de sécurité : les écarts qui comptent
La tension nominale inscrite sur le condensateur indique la tension maximale qu’il supporte en régime permanent. Sur un réseau domestique ou industriel monophasé, la tension efficace est généralement proche de 230 V. Un condensateur permanent dimensionné à 400 V ou 450 V offre une marge de sécurité face aux surtensions transitoires et aux échauffements liés à un fonctionnement prolongé.
Choisir un condensateur dont la tension de service est trop juste par rapport à la tension réelle du circuit accélère le vieillissement du diélectrique. En usage intensif, une marge d’au moins 1,5 fois la tension nominale du réseau limite la dérive de capacité dans le temps.
Classe de sécurité et normes applicables
Les condensateurs destinés aux moteurs portent une classe de sécurité (S0, S1, S2, S3) qui définit leur comportement en fin de vie. Un condensateur de classe S2, par exemple, peut se mettre en court-circuit à la fin de sa durée de vie. Pour un moteur en usage intensif, une classe garantissant un mode de défaillance en circuit ouvert (plutôt qu’en court-circuit) réduit les risques d’incendie et de dommages au bobinage.
Le contexte normatif récent rappelle que, avant remise sous tension d’un moteur équipé d’un nouveau condensateur, la présence d’un disjoncteur magnétothermique correctement calibré fait partie des vérifications systématiques, au même titre que la continuité du conducteur de terre et le serrage des connexions. En service intensif, un condensateur en dérive de capacité fait monter le courant absorbé par le moteur, et sans protection magnétothermique adaptée, le bobinage peut griller silencieusement.
Symptômes d’usure du condensateur sur moteur électrique en usage intensif
Un condensateur qui vieillit ne lâche pas toujours brutalement. Les premiers signes sont progressifs et souvent confondus avec un problème mécanique.
- Le moteur peine à démarrer ou nécessite une impulsion manuelle pour lancer la rotation, ce qui signale une perte de capacité du condensateur de démarrage
- Le moteur tourne mais avec un couple réduit, une vibration anormale ou un bruit de ronronnement plus grave que d’habitude, signe d’un condensateur permanent en dérive
- Le condensateur présente un gonflement visible, une fuite d’huile ou de résine, ou des traces de brûlure sur les cosses Faston
- Le courant absorbé par le moteur augmente sans changement de charge mécanique, mesurable avec une pince ampèremétrique
Un condensateur dont la capacité a chuté de plus de 10 % par rapport à sa valeur nominale doit être remplacé. La mesure se fait avec un multimètre en mode capacimètre, moteur hors tension et condensateur déchargé.
Critères de sélection pour remplacer un condensateur sur moteur en service intensif
Le remplacement impose de respecter la valeur d’origine en microfarads inscrite sur la plaque signalétique du moteur ou sur le condensateur d’origine. Modifier cette valeur altère le couple et le rendement du moteur.
- Relever la capacité exacte en µF et la tension de service minimale indiquées sur le condensateur défaillant ou sur la plaque moteur
- Choisir un condensateur de tension de service égale ou supérieure (jamais inférieure) à celle d’origine
- Vérifier la compatibilité de la connectique (type de cosses Faston, entraxe de fixation)
- Privilégier un condensateur permanent en polypropylène métallisé pour le circuit continu, et un électrolytique uniquement pour la phase de démarrage
Sur un moteur triphasé alimenté en monophasé via un montage à condensateur (réduction de puissance), la valeur du condensateur permanent est calculée en fonction de la puissance du moteur. Un sous-dimensionnement du condensateur réduit le couple disponible et provoque une surchauffe du bobinage, ce qui raccourcit la durée de vie de l’ensemble en fonctionnement intensif.
Le choix du condensateur sur un moteur électrique en usage intensif se résume à trois paramètres techniques non négociables : la technologie polypropylène métallisé pour le permanent, une tension de service avec marge suffisante, et une protection magnétothermique correctement calibrée en amont. Négliger l’un de ces points expose le moteur à une défaillance prématurée, souvent sans avertissement visible.
