Un moteur de portail qui refuse de repartir après un orage d’été, une pompe de piscine qui bourdonne sans tourner en pleine canicule : on tombe souvent sur ces situations au moment le plus critique de la saison. Dans la majorité des cas, le composant en cause est le condensateur électrique du moteur, un cylindre de quelques centimètres dont la défaillance bloque tout. Reconnaître les symptômes d’un condensateur grillé permet d’intervenir vite, avant que le moteur lui-même ne souffre.
Panne après micro-coupure secteur : le signal d’alerte précoce
Avant de parler de moteur bloqué, il existe un stade que les contenus habituels ne mentionnent pas. Sur les automatismes de portail et de volets roulants, des installateurs signalent un comportement récurrent : après une brève coupure de courant ou une chute de tension, le moteur peine à relancer ou ne repart qu’après plusieurs tentatives.
A lire également : Pourquoi la suppression du FAP sans reprogrammation peut nuire à votre moteur
Le moteur fonctionnait encore « à peu près » la veille. Puis une micro-coupure survient, et il faut s’y reprendre deux ou trois fois pour qu’il accepte de tourner. Ce redémarrage laborieux est décrit comme un signe précoce de condensateur en fin de vie, bien avant le blocage complet.
Si on constate ce type de panne intermittente, le réflexe est de vérifier le condensateur en priorité, pas l’alimentation ni la carte de commande. Un condensateur affaibli conserve assez de capacité pour fonctionner en régime établi, mais n’a plus la réserve d’énergie nécessaire au couple de démarrage après une interruption.
A lire également : Régime moteur à 130 kmh : pourquoi votre diesel tourne trop haut ?
Condensateur moteur grillé : les symptômes concrets sur le terrain
Quand le condensateur est franchement hors service, les manifestations sont plus nettes. On les repère sans instrument de mesure, simplement en observant le comportement du moteur monophasé.
Le moteur bourdonne mais ne tourne pas
C’est le symptôme le plus fréquent. On entend un bourdonnement sourd au niveau du moteur, le courant passe, mais l’arbre reste immobile. Le condensateur permanent ne fournit plus le déphasage nécessaire au démarrage. Sur une pompe ou un compresseur, ce bourdonnement sans rotation déclenche souvent la protection thermique au bout de quelques secondes.
Le moteur démarre dans un seul sens
Sur un volet roulant ou un portail coulissant, le moteur accepte de tourner en ouverture mais refuse la fermeture (ou l’inverse). Ce comportement asymétrique pointe vers un condensateur défectueux qui ne génère plus le couple dans les deux sens de rotation.
Fonctionnement au ralenti et perte de puissance
Le moteur tourne, mais lentement, sans force. Un ventilateur brasse à peine, une pompe ne monte plus en pression. Le condensateur a perdu une partie de sa capacité : il fonctionne encore, mais pas assez pour maintenir le couple nominal du moteur électrique.

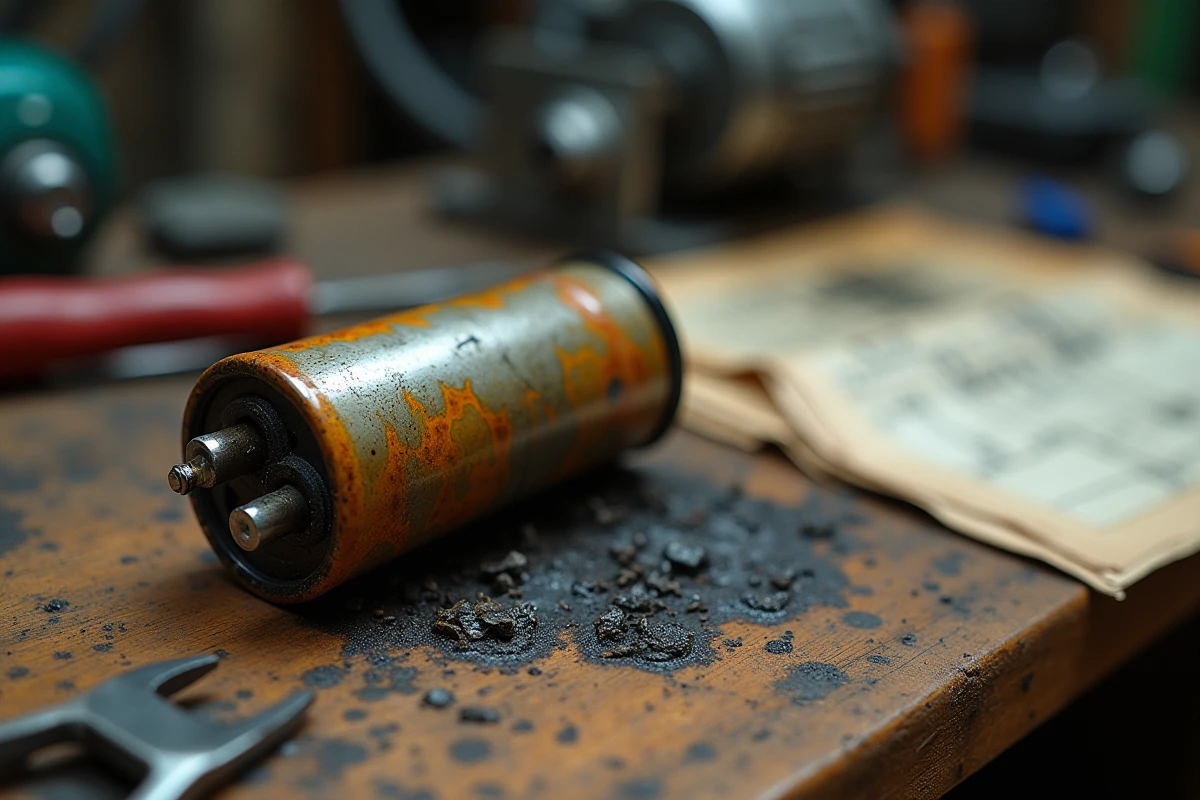

Odeur de brûlé et déformation visible
L’inspection visuelle du condensateur peut révéler un boîtier gonflé, fendu, ou présentant des traces de fuite d’électrolyte. Une odeur acre autour du moteur confirme le diagnostic. À ce stade, le condensateur est grillé, il faut le remplacer sans tenter de redémarrer le moteur.
- Bourdonnement continu sans rotation de l’arbre, suivi d’un arrêt par sécurité thermique
- Rotation dans un seul sens sur un moteur normalement réversible
- Perte de vitesse et de couple progressive, surtout à la mise en charge
- Boîtier du condensateur gonflé, fissuré ou avec traces de fuite
Chaleur ambiante et coffret fermé : pourquoi le condensateur grille
On ne peut pas parler de condensateur grillé sans évoquer les conditions qui accélèrent sa mort. Les retours terrain depuis les dernières vagues de chaleur sont clairs : les moteurs enfermés dans des coffrets non ventilés grillent leurs condensateurs bien plus vite.
Un moteur de volet roulant logé dans un caisson sous toiture, un moteur de pompe dans un local technique sans aération, un automatisme de portail dans un pilier en plein soleil : ces configurations cumulent chaleur ambiante élevée et absence de dissipation. La température interne du condensateur monte, son diélectrique se dégrade, et sa capacité chute.
Les installateurs de portails et de pompes constatent depuis 2023-2024 une corrélation nette entre vagues de chaleur, vieillissement accéléré du condensateur et pannes répétées en pleine saison d’usage. Le condensateur ne grille pas toujours d’un coup : il perd progressivement ses caractéristiques, ce qui explique les symptômes intermittents décrits plus haut.
Diagnostic automatique sur les motorisations récentes
Sur les motorisations de portails et volets de dernière génération, le diagnostic ne repose plus uniquement sur l’observation manuelle. Plusieurs fabricants ont intégré des fonctions de détection automatique de défaut condensateur dans leurs centrales de commande.
Le principe : la carte électronique surveille l’intensité absorbée par le moteur. Quand le profil de courant ne correspond plus à un démarrage normal (appel d’intensité trop long, courant instable), la centrale signale un code erreur spécifique. Selon les marques, ce code se manifeste par un clignotement de LED ou un message sur un afficheur.
Cette fonction change la donne pour le diagnostic. Au lieu de démonter le moteur et de mesurer le condensateur au multimètre, on lit directement le code erreur sur la centrale. Les retours varient selon les fabricants, mais la tendance est à la généralisation de ce type de diagnostic embarqué sur les automatismes récents.
Vérifier un condensateur électrique avec un multimètre
Si la motorisation ne dispose pas de diagnostic intégré, la vérification classique reste le multimètre en mode capacimètre. Avant toute manipulation, on débranche le moteur du secteur et on décharge le condensateur en court-circuitant ses bornes avec un tournevis isolé.
- Régler le multimètre sur la fonction capacité (symbole µF) et placer les pointes de mesure sur les bornes du condensateur
- Comparer la valeur lue avec la valeur nominale inscrite sur le boîtier : un écart de plus de quelques pour cent indique un condensateur fatigué
- Si le multimètre n’a pas de fonction capacimètre, le mode ohmmètre permet un test sommaire : l’aiguille doit monter puis redescendre lentement, signe que le condensateur se charge puis se décharge
Un condensateur qui affiche une capacité nulle ou très éloignée de sa valeur nominale est défectueux et doit être remplacé. Le remplacement se fait par un modèle de même capacité (en µF) et de tension de sortie au moins égale à celle d’origine.
Sur un moteur monophasé équipé d’un condensateur permanent, le mauvais choix de capacité de remplacement peut provoquer une surchauffe ou un couple insuffisant. Reprendre la référence exacte inscrite sur l’ancien condensateur reste la méthode la plus fiable pour éviter un diagnostic qui se transforme en deuxième panne.
