Le code défaut P2563 sur un moteur HDi Peugeot signale un écart entre la consigne de position du turbo et la valeur renvoyée par le capteur de recopie. Avant de remplacer le capteur ou le turbo, un diagnostic méthodique au multimètre et quelques vérifications visuelles permettent d’isoler la vraie cause du problème, qui n’est pas toujours celle que le calculateur désigne.
Signal de recopie turbo HDi : ce que mesure réellement le capteur
Le capteur de recopie est un potentiomètre à trois fils fixé sur l’actionneur du turbo à géométrie variable. Il traduit la position physique des ailettes en une tension analogique envoyée au calculateur moteur.
A voir aussi : Les causes fréquentes de défaut moteur sur votre Peugeot 308
Le calculateur compare en permanence cette tension à la consigne qu’il envoie à l’électrovanne de commande. Si l’écart dépasse un seuil calibré, il enregistre un P2563 et bride la pression de suralimentation, ce qui se traduit par une perte de puissance nette.
Le piège : un P2563 ne prouve pas que le capteur est défaillant. Il indique seulement que la position lue ne correspond pas à la position demandée. La cause peut se situer sur le capteur, sur son faisceau, sur l’électrovanne de pilotage, sur la tringlerie mécanique ou sur la géométrie variable elle-même.
Lire également : Peugeot 608 : un design élégant et performant

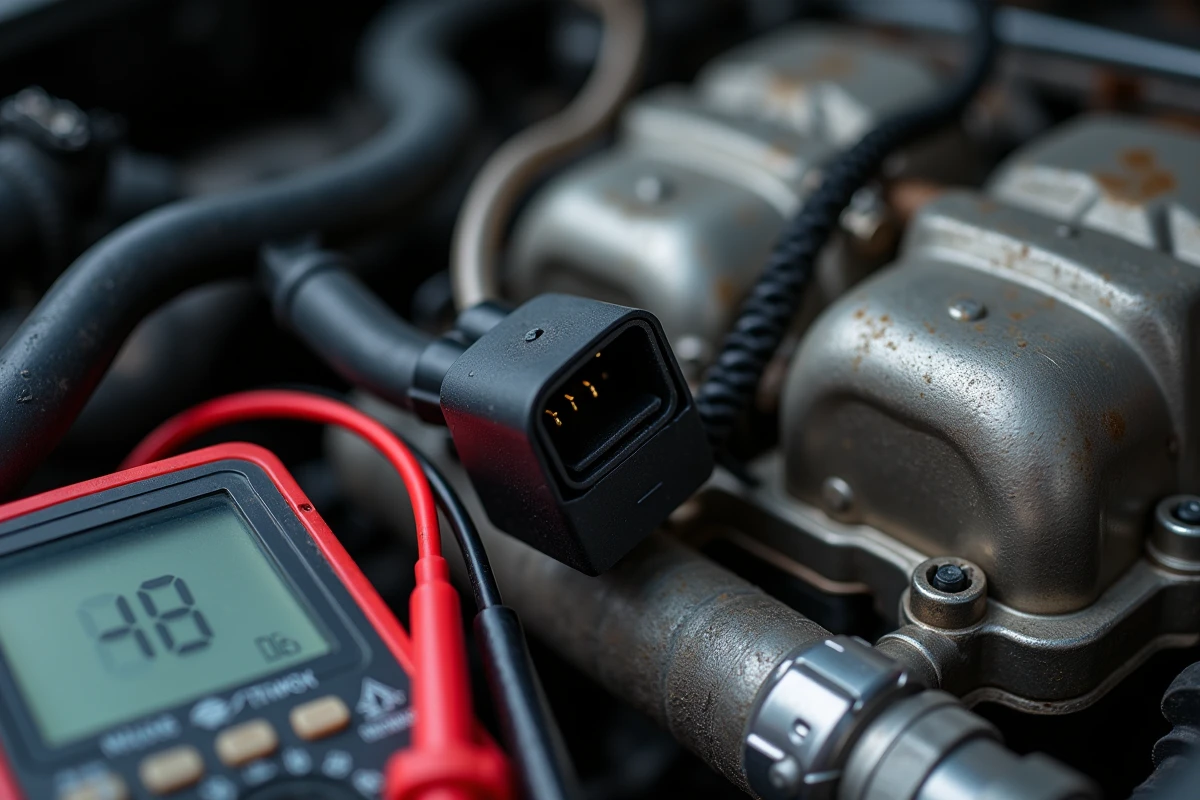

Test du capteur de recopie au multimètre : tensions de référence sur HDi
Le test nécessite un multimètre numérique standard et l’accès au connecteur du capteur, moteur coupé puis au ralenti. Voici les étapes concrètes.
Contrôle statique (contact mis, moteur arrêté)
- Débrancher le connecteur trois broches du capteur de recopie sur l’actionneur turbo. Identifier le fil d’alimentation, le fil de masse et le fil de signal.
- Mesurer la tension d’alimentation entre le fil positif et la masse : la valeur attendue est celle de la tension de référence du calculateur (généralement autour de 5 V). Une tension absente ou très basse oriente vers un problème de faisceau ou de calculateur, pas du capteur.
- Rebrancher le connecteur et piquer à l’arrière sur le fil de signal. La tension au repos (ailettes fermées) doit se situer dans la plage basse du capteur. En actionnant manuellement la tringlerie du turbo (si accessible), la tension doit varier progressivement et sans saut jusqu’à la plage haute.
Contrôle dynamique (moteur au ralenti)
Au ralenti stabilisé, la tension de signal reste relativement stable. En montant en régime par paliers, elle doit évoluer de façon proportionnelle à la demande de suralimentation. Tout saut brusque ou retour à zéro indique un faux contact, pas une usure du capteur.
| Point de mesure | Condition | Résultat attendu | Diagnostic si hors plage |
|---|---|---|---|
| Alimentation capteur | Contact mis, moteur arrêté | Tension de référence calculateur présente | Faisceau coupé ou calculateur |
| Signal capteur (repos) | Contact mis, ailettes fermées | Tension basse stable | Capteur HS ou connecteur oxydé |
| Signal capteur (course) | Tringlerie actionnée manuellement | Variation progressive sans coupure | Piste potentiomètre usée |
| Signal capteur (ralenti) | Moteur tournant, ralenti stabilisé | Tension stable, sans micro-coupures | Faux contact faisceau ou connecteur |
| Signal capteur (montée en régime) | Accélération progressive | Tension croissante et proportionnelle | Géométrie grippée ou électrovanne fatiguée |
Faisceau et connectique du capteur turbo : la panne invisible sur HDi
Plusieurs retours de terrain sur les 1.6 et 2.0 HDi montrent que le faisceau se coupe par intermittence au niveau du coude proche du turbo, exposé à la chaleur et aux vibrations. Le capteur teste alors parfaitement sur établi, mais le défaut P2563 revient en roulage.
Avant de condamner le capteur, un contrôle de continuité sur chacun des trois fils entre le connecteur capteur et le connecteur calculateur est indispensable. Il faut aussi vérifier les chutes de tension sous charge : une résistance parasite de quelques ohms sur le fil de signal suffit à fausser la lecture du calculateur.
Les points à inspecter en priorité :
- Le passage du faisceau au coude du turbo, là où la gaine se craquelle sous l’effet thermique. Chercher des traces de cuivre vert ou de gaine fondue.
- Le connecteur du capteur lui-même : l’oxydation des broches crée une résistance variable qui mime un capteur défectueux.
- Les épissures ou réparations antérieures, souvent mal isolées, qui se dégradent avec la chaleur du turbo.
Géométrie variable grippée : quand le P2563 ne vient pas du capteur
Des mécaniciens de réseaux indépendants rapportent une tendance récurrente : un P2563 provoqué par une géométrie variable grippée alors que le capteur renvoie un signal cohérent. La suie et la corrosion bloquent les ailettes, l’actionneur ne parvient pas à atteindre la position demandée, et le calculateur interprète cet écart comme un défaut capteur.
Le test au multimètre seul ne détecte pas ce cas de figure. Il faut compléter par un contrôle visuel et manuel de la tringlerie turbo : la tige de commande doit se déplacer librement sur toute sa course, sans point dur ni jeu excessif. Si la tringlerie résiste, le problème est mécanique.
Micro-fuites de dépression sur les durites de commande
Sur certains HDi montés en utilitaires (Partner, Nemo, Bipper), des micro-fuites sur les durites de dépression ou une électrovanne de commande fatiguée créent un décalage entre la consigne de suralimentation et la position réelle du turbo. Le capteur de recopie lit correctement la position, mais cette position ne correspond pas à ce que le calculateur attend, d’où le P2563.
Un test simple consiste à vérifier l’étanchéité du circuit de commande pneumatique en appliquant une dépression contrôlée avec une pompe à vide manuelle. Si la dépression chute rapidement, une durite poreuse ou un raccord fissuré est en cause.
Apprentissage des butées turbo après remplacement du capteur HDi
Sur les modèles Euro 6 (308, 3008, 508 HDi notamment), un simple effacement du code P2563 après remplacement du capteur ne suffit pas toujours. Le calculateur moteur peut exiger une procédure d’apprentissage de butées ou de réinitialisation de la position turbo via valise diagnostic. Sans cette étape, le défaut réapparaît à chaud.
Cette procédure recalibre les valeurs de tension minimale et maximale du nouveau capteur. Chaque capteur ayant des tolérances légèrement différentes, le calculateur doit mémoriser les nouvelles bornes pour comparer correctement la consigne et la recopie.
Le diagnostic du P2563 sur HDi suit donc une logique d’élimination : faisceau et connectique d’abord, puis capteur au multimètre, puis tringlerie et géométrie variable, puis circuit de dépression. Remplacer le capteur sans avoir vérifié l’ensemble de cette chaîne revient souvent à changer une pièce pour rien, avec un code défaut qui finit par revenir au premier trajet autoroutier.
